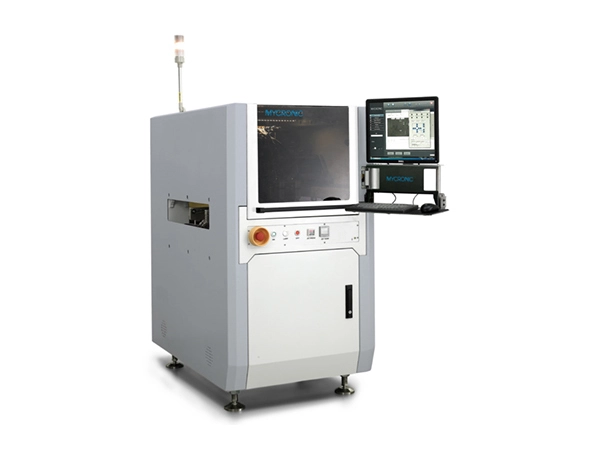

MYJ10X loddepasta-jetprintsystemet rummer ikke-plane PCB'er (med højdeforskelle på mindre end 0,4 mm) og tilbyder kontrollerbar loddepastatykkelse, så brugerne kan angive forskellige tykkelser på forskellige steder. Det understøtter print direkte på komponenter – hvilket gør det velegnet til 3D/stablede samlingsprocesser – og leverer høj effektivitet ved at eliminere behovet for stencils.
- Ingen stencil påkrævet; specielt velegnet til applikationer, der kræver specifikke loddeforbindelsesformer
- Hurtig programmering og verifikation for forskellige produkter
- I stand til at håndtere betydelige variationer i loddevolumen mellem tilstødende puder på det samme produkt
- Understøtter nemt PoP (Package-on-Package) loddedispenseringsapplikationer
- Ingen rengøring påkrævet; ekstrem nem vedligeholdelse
- Særligt velegnet til produkter med høj integrationstæthed
- Fleksibel dispensering velegnet til produkter med ujævne overflader (varierende højder); præcis kontrol af loddevolumen
| Grundlæggende parametre | MYJ10X In-line loddepasta sprøjteplatform |
| Dimensioner | 770 x 1200 x 1400 mm (B x D x H) |
| Maskinvægt | 650 kg (Standard konfiguration) |
| Udleveringsområde | B x D = 350 mm x 475 mm (standardkonfiguration) |
| Maks. PCB-størrelse (enkeltsporet tilstand) | B x D = 350 mm x 475 mm |
| Maks. PCB-størrelse (dobbeltsporet tilstand) | B x D = 350 mm x 210 mm (dobbeltspor samtidig) |
| Transportør | Højde 890–965 mm; standard SMEMA kommunikation; mulighed for to spor tilgængelig |
| Transportbåndets belastningskapacitet (inkl. armatur) | 3 kg (tilpasning kræves til tungere belastninger) |
| Indstillingsområde for transportbåndsbredde | Enkeltspor: 50–475 mm; dobbeltsporet samtidig: 50–210 mm |
| PCB tykkelse | 0,5 mm < T < 6 mm; tilpasning påkrævet til andre tykkelser |
| Positioneringsnøjagtighed | ±30μm @ 3σ (X, Y) |
| Gentagelighed | ±15μm @ 3σ (X, Y) |
| Maks. hastighed | 1000 mm/s (X, Y) |
| Maks. acceleration | 1 g (X, Y) |
|
|
|
| Grundlæggende parametre | Loddepasta sprøjteventil |
| Ventilkonfiguration AP (lille) | 215-260μm; 2,1-3,2nl; 200Hz |
| Ventilkonfiguration AG (medium) | 330–520 μm; 5-20 nl; 160-300Hz |
| Materiale fødelufttryk | 15,9 psi |
| Sprøjtehøjde | 0,6±0,1 mm |
| Certificeringstype | CE |
