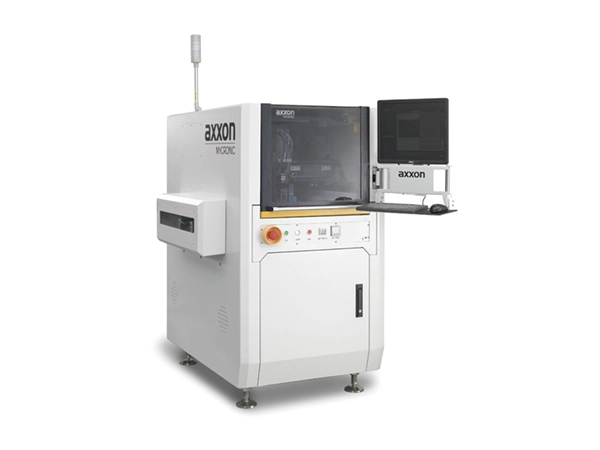

Au-serien af in-line, fuldautomatiske dispenseringssystemer med høj hastighed håndterer en bred vifte af dispenseringsapplikationer.
Et integreret rammedesign sikrer strukturel stabilitet, hvilket resulterer i længere systemoppetid, reduceret nedetid og højere effektivitet. Brugen af internationale komponenter i topklasse minimerer fejlfrekvensen og sænker driftsomkostningerne markant. Med færre slid-udsatte dele spares indkøbsomkostninger. High-end lineære motorer parret med mikron-opløsning lineære skalaer til lukket sløjfe kontrol sikrer overlegen præcision og pålidelighed.
Au-serien rummer produkter med forskellige substratstørrelser. Den tilbyder fleksibel konfiguration af funktionelle moduler, såsom dobbeltspor, dobbeltventiler, vippemuligheder og tre-trins bundvarme. Den alsidige platform understøtter forskellige dispenseringsprocesser og klæbemiddeltyper, hvilket giver mulighed for hurtige produktskift. Den understøtter også fleksibel konfiguration af forskellige dispenseringsventiler, herunder jettingventiler og skrueventiler.
Reducerer manuel indgriben og øger udstyrets udnyttelsesgrad. Præcis selvklæbende volumenkontrol og nøjagtige synsalgoritmer forbedrer dispenseringsudbyttet. Lineære motordrev muliggør hurtigere bevægelse, hvilket minimerer ikke-produktiv rejsetid.
Eliminerer behovet for Z-aksebevægelse. Pneumatiske sprøjtehastigheder når op til 250 punkter/s – 3 til 7 gange hurtigere end traditionel dispensering – mens piezoelektriske sprøjtehastigheder kan nå op til 500 punkter/s. I stand til at dispensere volumener så lave som 3 nL med konsistens, der ikke kan opnås med traditionelle metoder. Berøringsfri betjening forhindrer nålekollisioner med emnet, og evnen til at dispensere små mængder gør den velegnet til kompakte rum.
| Grundlæggende parametre | Au99S (Inline dispenseringssystem til halvlederindustrien) |
| Strømkrav | AC230V 8A 50/60Hz; Maskine: 1,8kW; Bundvarme: 1,8kW |
| Krav til lufttryk | 90 psi (6 bar) |
| Dimensioner | 1050 x 1300 x 1450 mm (B x D x H) |
| Vægt | 1370 kg |
| Certificeringsstandarder | CE |
| XYZ-aksepositioneringsnøjagtighed | XY: ±25 µm @ 3σ; Z: ±10 µm @ 3σ |
| XYZ-akse repeterbarhed | XY: ±10 µm @ 3σ; Z: ±5 µm @ 3σ |
| Maksimal hastighed | 1500 mm/s (XY) |
| Acceleration | 1,5 g |
| Drive System | Lineær motor (XY) / Servomotor (Z) |
| Transportbåndets belastningskapacitet | 3 kg |
| Indstillingsområde for transportbåndsbredde | 35–480 mm |
| PCB tykkelse | 0-6 mm |
| Kommunikationsprotokol | SMEMA |
| Minimum kantafstand | 5,5 mm |
| Z-akse vandring | 40 mm |
| Maks. dispenseringsområde (enkelt/dobbelt bane) | 350×480 mm / 350×215 mm (B×D) |
| Vippeområde med høj præcision (enkelt/dobbelt bane) | 245×425 mm / 245×180 mm (B×D) |
