• Højpræcisions integreret svejset ramme sikrer langsigtet stabilitet af bevægelsesnøjagtighed
• Bruger importerede præcisionskugleskruer for at garantere høj bevægelsesnøjagtighed og støjsvag drift
• Har servomotor lukket kredsløbskontrol; minimum opløsning på 0,002 mm, maksimal hastighed på 800 mm/s og repeterbarhed på ±0,025 mm
• Udstyret med rustfri stålkæder med 3 mm/5 mm forlængede stifter; bæreevne op til 10 kg
• Beskyttende design til sporkæder forhindrer klæbemiddelforurening
• Valgfri enkelt- eller dobbeltsegmentspor for at imødekomme varierende krav til cyklustid (CT).
• Sporprofiler har hårdanodiseret finish for overlegen holdbarhed
• Brugervenlig grænseflade; nem at betjene og hurtig at lære
• Understøtter kinesisk/engelsk skift for at imødekomme forskellige sprogbehov
• Funktionsrig; understøtter overvågning i lukket kredsløb af forskellige procesparametre
• Understøtter online og offline programmering, der passer til forskellige operationelle behov på stedet
• Kan udvides til at omfatte MES produktionssporbarhedssystemer
• Understøtter CCD-baseret referencemærkepositionering for at sikre belægningsnøjagtighed og produktionsstabilitet
• Softwarebaseret automatisk synskompensation eliminerer effektivt positionsfejl forårsaget af kortforskydning
• Understøtter CCD-programmering, hvilket reducerer tid og arbejdsomkostninger i forbindelse med manuel undervisning markant

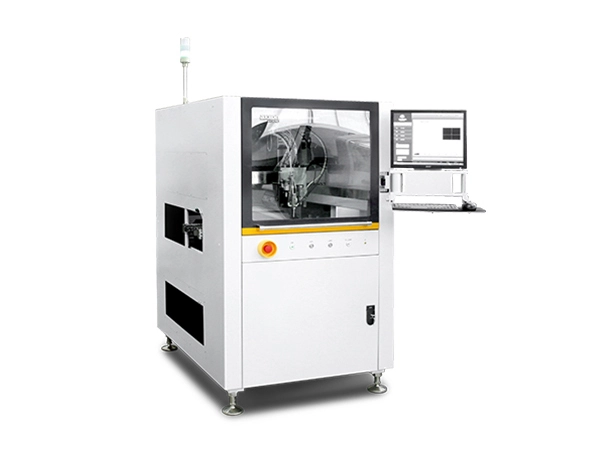

| Grundlæggende parametre | AC-500S |
| Strømforsyning | 220V 50/60Hz 2,5KW |
| Lufttryk | 80psi (5,5 bar) |
| Dimensioner | 980*1360*1630 mm (B*D*H) |
| Vægt | 600 kg |
| Krav til udstødning | Diameter 200 mm; Luftmængde >13m³/min |
| Kommunikationsprotokol | SMEMA |
| Udleveringsområde | 450*450*90 mm (enkeltventil) |
| Certificeringsstandarder | CE/UL |
| Bevægelsestype | Servomotor + kugleskrue |
| X-Axis Travel | 460 mm |
| Y-akse rejser | 550 mm |
| Z-akse vandring | 100 mm |
| X/Y-aksens hastighed | 800 mm/s |
| X/Y-akse acceleration | 0,8 g |
| Z-akse hastighed | 300 mm/s |
| Z-akse acceleration | 0,3 g |
| X/Y/Z-aksens repeterbarhed | ± 25μm @ 3σ |
| Kontrolmetode | Industriel PC + Motion kontrolkort |
| Transportør højde | 870-950 mm |
| Transportørhastighed | 400 mm/s |
| Metode til breddejustering | Automatisk breddejustering |
| Breddeområde | 40-500 mm |
| Minimum brætkantsbredde | 3 mm |
| Skinneproduktlængdekapacitet | 800 mm (enkeltsektion) |
| Skinnelastkapacitet | 10 kg |
| Brædde frihøjde | Top 90mm / Bund 90mm |
