• Højpræcisions integreret svejset ramme sikrer langsigtet stabilitet af bevægelsesnøjagtighed
• Bruger importerede præcisionskugleskruer for at garantere høj bevægelsesnøjagtighed og støjsvag drift
• Har servomotor lukket kredsløbskontrol; minimum opløsning på 0,002 mm, maksimal hastighed på 800 mm/s og repeterbarhed på ±0,025 mm
• Udstyret med rustfri stålkæder med 3 mm/5 mm forlængede stifter; bæreevne op til 10 kg
• Beskyttende design til sporkæder forhindrer klæbemiddelforurening
• Valgfri enkelt- eller dobbeltsegmentspor for at imødekomme varierende krav til cyklustid (CT).
• Sporprofiler har hårdanodiseret finish for overlegen holdbarhed
• Brugervenlig grænseflade; enkel at betjene og nem at lære
• Understøtter kinesisk/engelsk skift for at imødekomme forskellige sprogbehov
• Funktionsrig; understøtter overvågning i lukket kredsløb af forskellige procesparametre
• Understøtter online og offline programmering, der passer til forskellige operationelle behov på stedet
• Kan udvides til at omfatte MES produktionssporbarhedssystemer
• Understøtter CCD-baseret referencemærkepositionering for at sikre belægningsnøjagtighed og produktionsstabilitet
• Softwarebaseret automatisk synskompensation eliminerer effektivt positionsfejl forårsaget af kortforskydning
• Understøtter CCD-programmering, hvilket væsentligt reducerer tidsomkostningerne forbundet med manuel undervisning

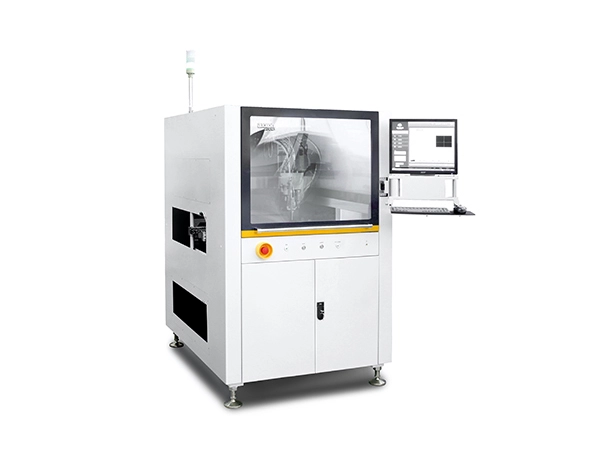

| Grundlæggende parametre | AC-500D |
| Magt | 220V, 2,2kW, 10A, 50/60 Hz |
| Lufttryk | 80 psi (5,5 bar) |
| Dimensioner | 1194×1462×1610 mm (B×D×H) |
| Maskinvægt | 700 kg |
| Krav til udstødning | Diameter 200mm, luftmængde ≥13m³/min |
| Metode til breddejustering | Elektrisk |
| Kommunikationsprotokol | SMEMA |
| Udleveringsområde | L750×B600mm (enkeltventil) |
| L650×B600mm (V-5000 + V-420) | |
| L650×B550mm (V-5000 Tilt + V-420) | |
| X/Y-aksens hastighed | 800 mm/s |
| X/Y-akse max. acceleration | 0,8 g |
| X/Y/Z-aksens repeterbarhed | ± 25μm, 3σ |
| X/Y/Z-akse drivsystem | Servomotor, kugleskrue |
| Z-akse hastighed | 300 mm/s |
| Z-akse max. acceleration | 0,3 g |
| Transportbåndets belastningskapacitet | 10 kg |
| Min. tavle bredde | 50 mm |
| Maks. tavle bredde | 650 mm |
| Maks. bræddelængde | 700 mm |
| Min. bordkantsafstand | 5 mm |
| Maks. komponent højde | 100 mm over og under transportørens overflade |
| Transportør højde | 900±20 mm |
| Transportørhastighed | 2-5m/min |
| Formidle retning | Venstre → Højre, Højre → Venstre |
| Nederste returbanehøjde | 500 mm afstand fra transportbanen |
