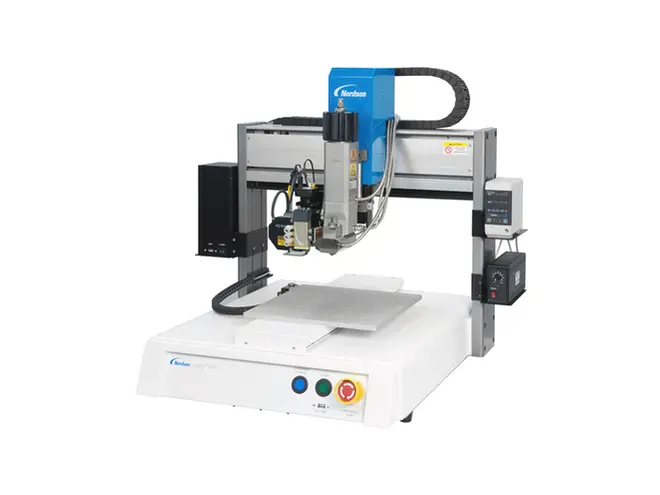

Professionel UNITY Motion™-software og integrerede visionsegenskaber gør Unity 4-akse-systemet nemt at opsætte og programmere. Samtidig X- og Y-bevægelse under U-aksens rotation giver præcise programmeringspunkter til dispensering i enhver vinkel langs 360° rotationsplanet.
| Model | Unity 4X-HV-U | Unity 4XP PLUS-U |
| Antal økser | 4 akser | 4 akser |
| Maksimalt arbejdsområde (X/Y/Z/U) | 350/400/100 mm ±1080° (13,8/15,7/3,9 tommer) | 350/400/100 mm ±1080° (13,8/15,7/3,9 tommer) |
| Arbejdsstykkes nyttelast (Y/U) | 7/2 kg (15,4/4,4 lb) | 22/2 kg (48,5/4,4 lb) |
| Værktøjs nyttelast | 8 kg (17,6 lb) | 8 kg (17,6 lb) |
| Maksimal hastighed (XY/Z) | 800/320 mm/s (31,4/12,6 in/s) | 500/250 mm/s (19,7/9,8 in/s) |
| Maks. hastighed (U) | 1080°/s | 1080°/s |
| Enhedsvægt | 61 kg (134,5 lb) | 70 kg (154,3 lb) |
| Dimensioner (B x D x H) | 820x672x867,5 mm (32,2x26,5x34,2 tommer) | 820x672x867,5 mm (32,2x26,5x34,2 tommer) |
| Drivsystem | 3-faset mikro-trinmotor | Closed-loop stepmotor og driverpakke med absolut sensor |
| Drivsystem (U) | 5-faset mikro-trinmotor | 5-faset mikro-trinmotor |
| Hukommelseskapacitet | PC opbevaring | PC opbevaring |
| Datalagring | PC opbevaring | PC opbevaring |
| Generel I/O | 8 indgange/8 udgange (16/6 valgfri) | 8 indgange/8 udgange (16/6 valgfri) |
| Køremetode | PTP og CP | PTP og CP |
| Strømforsyning | Automatisk skift, AC 100–240 V, 380 W | Automatisk skift, AC 100–240 V, 380 W |
| Interpolation | 4 akser (3D-rum) | 4 akser (3D-rum) |
| Gentagelighed | ±0,02 mm (0,0008 tommer) | ±0,01 mm (0,0004 tommer) |
| Driftstemperatur | 10-40°C (50-104°F) | 10-40°C (50-104°F) |
| Lukket sløjfe motorsystem | Ikke tilgængelig | Inkluderet |
| Tip Detection System | Valgfri | Inkluderet |
| Højpræcision Vision | Inkluderet | Inkluderet |
| Laser højdedetektion | Ikke tilgængelig | Valgfri |
