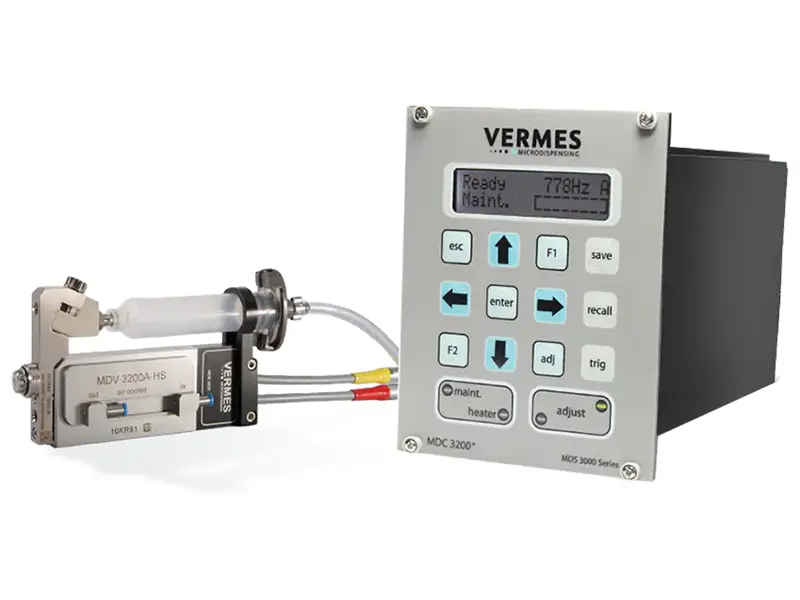

MDS 3200-seriens mikrodispenseringssystem

Driftsprincip

Alle MDS dispenseringsventiler har den seneste generation af piezo-aktuatorer, drevet af en controller. Med hver puls driver piezo-aktuatoren bevægelsen af ​​ventilløfteren og åbner eller lukker derved dyseåbningen. Ventilløfteren er forbundet med piezomodulet via et præcisionsarmsystem, der overfører den kinetiske energi, der genereres af piezoen, til dispenseringsmediet, som derefter udstødes fra dysen under tryk. Takket være piezoens ultrahurtige og præcise lodrette bevægelse kan hundredvis af nøjagtige, repeterbare prikker dispenseres i sekundet. I modsætning til systemer designet til væsker med lav til medium viskositet, forbliver MDS 3200+ ventilen åben i perioder, der ikke er i drift (normalt åbent design).

● Velegnet til industrielle applikationer, der involverer medium til høj viskositet

● Meget præcis dispensering baseret på piezo-teknologi

● Produktionsbevist design

● Velegnet til en lang række applikationer

● Problemfri integration i kompakte rum

● Dokumenteret holdbarhed og kvalitet

● Reducerer effektivt brugeromkostningerne

Systemet er i stand til at sprøjte prikker, der er mindre end diameteren af ​​et menneskehår (mindre end 150 mikron) med enestående konsistens, præcision og repeterbarhed. Dens ultrahøje dispenseringsfrekvens hjælper med at øge produktiviteten og reducere omkostningerne.

Vigtige fordele

Høj hastighed: Ved maksimalt løfteventilløft kan ventilens skiftefrekvens overstige 3.000 Hz (afhængigt af den specifikke anvendelse og dispenseringsmediet). I stand til kontinuerlig drift ved frekvenser op til 1000 Hz.

Alsidig: Parametre kan frit justeres, og dispenseringskonfigurationer kan tilpasses baseret på væskeegenskaber. Den elektroniske controller muliggør parameterændringer i realtid uden forsinkelse. Systemet er også velegnet til væsker med lav til medium viskositet (især når der er behov for hyppige trykudskiftninger eller minimale dispenseringsvolumener).

Præcis: I stand til at sprøjte væsker over et bredt viskositetsområde og levere præcise og repeterbare prikker. Den kan fungere på uregelmæssige overflader, såsom i hulrum eller riller.

Kraftfuld: Præcisionsmekanisk design konverterer bevægelsen af ​​den seneste generation af piezoelektriske drev til kinetisk energi, hvilket muliggør udsprøjtning af højviskose væsker ved tryk op til 1000 bar.

Fleksibel: MDS 3200+ har et modulært design, der giver mulighed for skræddersyede konfigurationer for at imødekomme forskellige applikationsbehov. En bred vifte af dyseenheder er tilgængelig, der kan vælges baseret på væskeegenskaber og prikstørrelse. For at opnå optimale dispenseringsresultater kan brugerne vælge mellem trykventiler med forskellige geometrier. Derudover er komponenter fremstillet af forskellige materialer tilgængelige for at sikre kompatibilitet med et bredt spektrum af væsker.

Anbefalede væsker

MDS 3200+ alsidige dispenseringssystem er velegnet til væsker med medium til høj viskositet. Systemet er velegnet til en bred vifte af væsker, såsom:

● SMT klæbemidler

● Ledende klæbemidler

● Ledende sølvepoxy

● Loddepasta

● Flux

● Silikone

● LED-fosfor

● Underfyld

● Hot-melt klæbemiddel

Anvendelseseksempler

This micro-dispensing system can be used in the following fields:

● Automatisering

● Elektronik

● Maskinteknik

● Automobilelektronik

● Medicinsk

● Farmaceutisk

● Informationsteknologi

● Forbrugerelektronik
