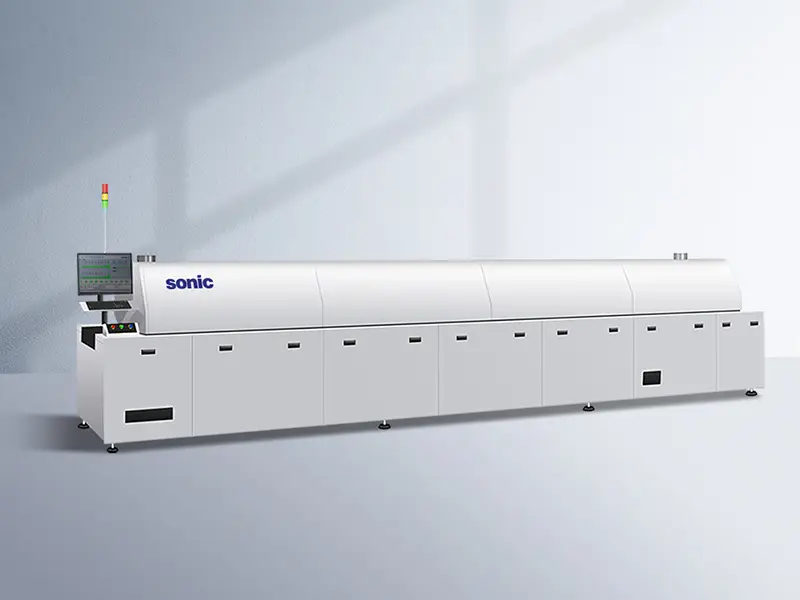

K-Series Vacuum Reflow Lodeudstyr

CKD Technology har ikke kun helt nye maskiner på lager, tilgængelige med det samme.

Vi har også en detaljeret udlejningsvirksomhed, klar til at betjene dine specifikke produktionsbehov, samtidig med at du reducerer din oprindelige investering markant. Kontakt os for flere detaljer.

CKD har et team af professionelle ingeniører, klar til at levere nøglefærdig service.

For handel med brugte maskiner, kontakt os venligst via Whatspp eller e-mail.

------------------------------------------------------------------------------------

Dette udstyr integrerer højvolumen, stabil varmluft-reflow-lodning med vakuumloddefunktioner, hvilket giver kunderne en automatiseret, in-line-løsning, der leverer høj gennemstrømning og lav tømningsydelse (totalt tomrumsområde på mindre end 5%). Vakuummodulet er installeret i reflow-ovnen, hvilket giver mulighed for præcis kontrol af vakuumevakueringshastigheden, mens standard reflow-temperaturprofiler gentages for at muliggøre in-line lodning.

● Varmeteknologi

Anvender proprietær høj-statisk tryk varmluftcirkulationsvarmeteknologi til at opfylde loddekravene for både store komponenter (såsom keramiske BGA'er) og højdensitets små komponenter på PCBA-produkter; det effektive varmelængdeforhold pr. zone i SONIC reflow-systemet overstiger 84%.

● Annulleringsfrekvens

Tømningshastigheden er mindre end 5 %, hvilket forbedrer den elektriske ledningsevne og termisk afledningsydelse, mens produktets levetid forlænges.

● Tre-trins Intelligent Board Transport System

Varmezone — Vakuumkammer — Kølezone

● Brugervenlig kontrolgrænseflade

Udstyret med en internationalt mærke pc og dedikeret software, der kører på en Windows-grænseflade; grænsefladen er intuitiv, hvilket gør produktionsparametre klare med et øjeblik.

● Lave vedligeholdelsesomkostninger

Modulært design giver mulighed for nem montering/demontering og bekvem inspektion; kræver minimal vedligeholdelse.

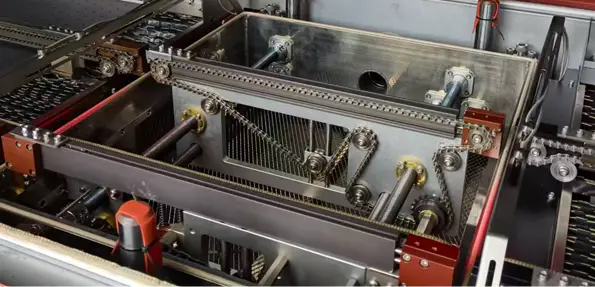

Avanceret vakuumkammerdesign

Avanceret vakuumkammerdesign sikrer fremragende tætningsydelse og udstyrets levetid; proprietær aktiv opvarmning via mellembølge infrarøde glaskeramiske plader garanterer pålidelighed af loddeprocessen.

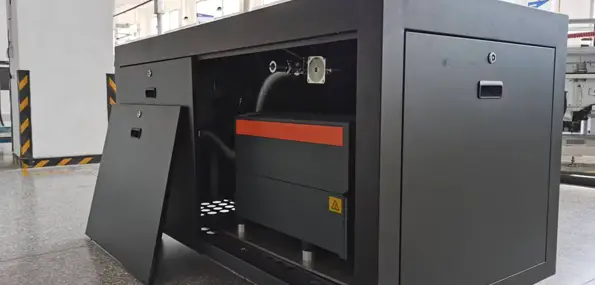

Uafhængigt vakuumpumpedesign

Uafhængigt vakuumpumpedesign minimerer vibrationspåvirkningen på vakuumkammeret: sikrer en pålidelig og stabil vakuumproces, understøtter flertrins (trinvist) evakuering og har en ekstern konfiguration til hurtig og bekvem vedligeholdelse.

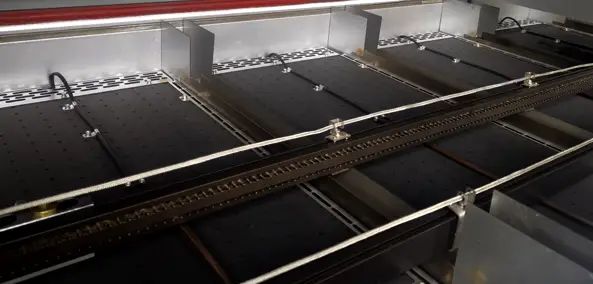

Fremragende temperaturensartethed; opfylder blyfri proceskrav, der involverer betydelige variationer i termisk masse

Anvender en innovativ luftstrømsudligningsplade til at øge temperaturens ensartethed, minimere temperaturfordelingsafvigelser og reducere både termisk og elektrisk energiforbrug.

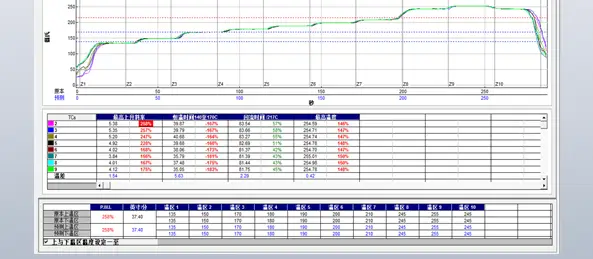

Højpræcisions temperaturkontrol inden for ±1°C

Holder temperaturen på luftstrømmen, der opvarmer PCB-overfladen inden for ±1°C på tværs af alle varmezoner.

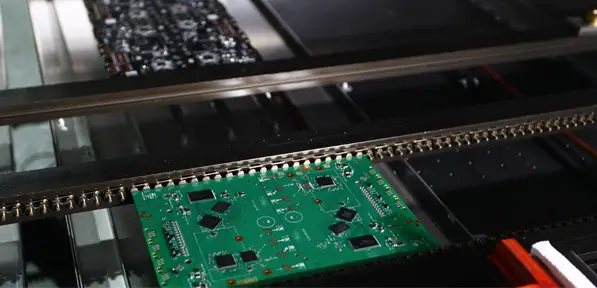

Dual-rail system med synkroniseret bevægelse

Kan rumme forskellige pladestørrelser og øger produktionskapaciteten.

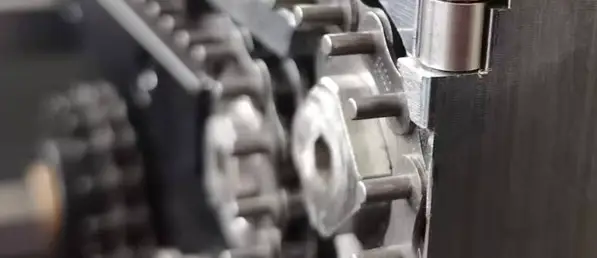

Transportør system

Anvender en innovativ rullekæde kombineret med et aktivt mikrosmøringssystem for at eliminere glidende friktion mellem kæden og styreskinnen. Dette reducerer trækspændingen på samlingen - forhindrer skinnedeformation - samtidig med at kæden og skinnen smøres aktivt for at imødekomme smørebehovene i realtid og derved sikre transportsystemets stabilitet og levetid.

Kølesystem, der understøtter non-stop vedligeholdelse

Modulært design giver mulighed for hurtig demontering og nem vedligeholdelse, hvilket muliggør service uden at stoppe produktionen.

● Fordamper har et nyt aftageligt filterskærmdesign med et udvidet vedligeholdelsesinterval.

● Fordamperfilterskærmen kan hurtigt fjernes, hvilket letter vedligeholdelsen uden at stoppe produktionen.

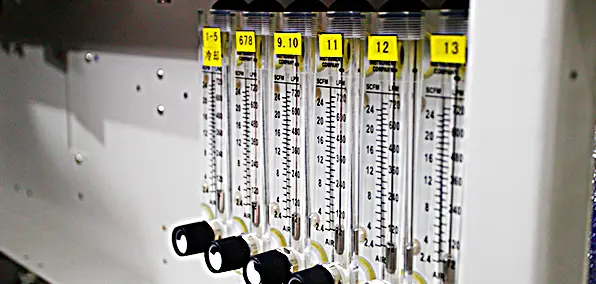

Nitrogen system

Opnår 500 ppm på tværs af alle zoner (standard); Mulighed for 100 ppm tilgængelig (valgfrit).
